Informations sur le projet

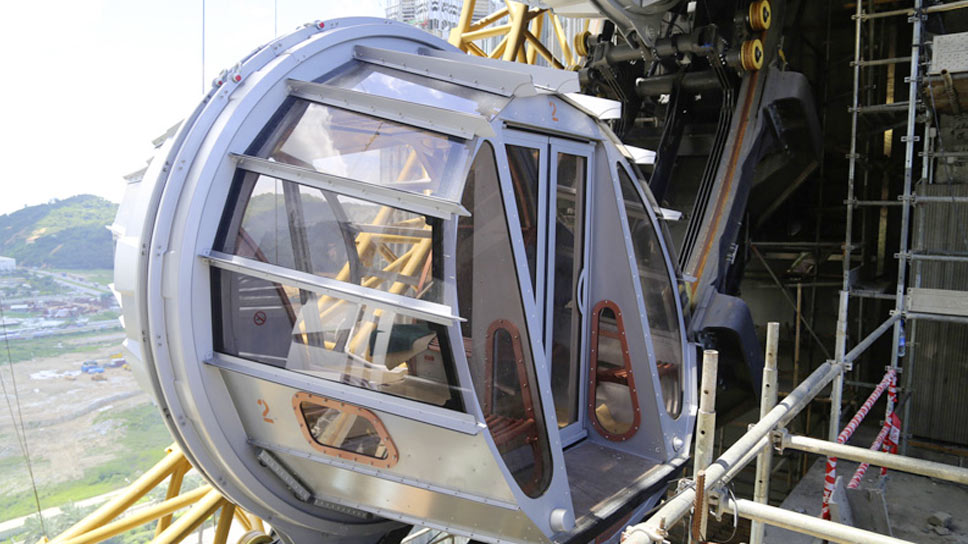

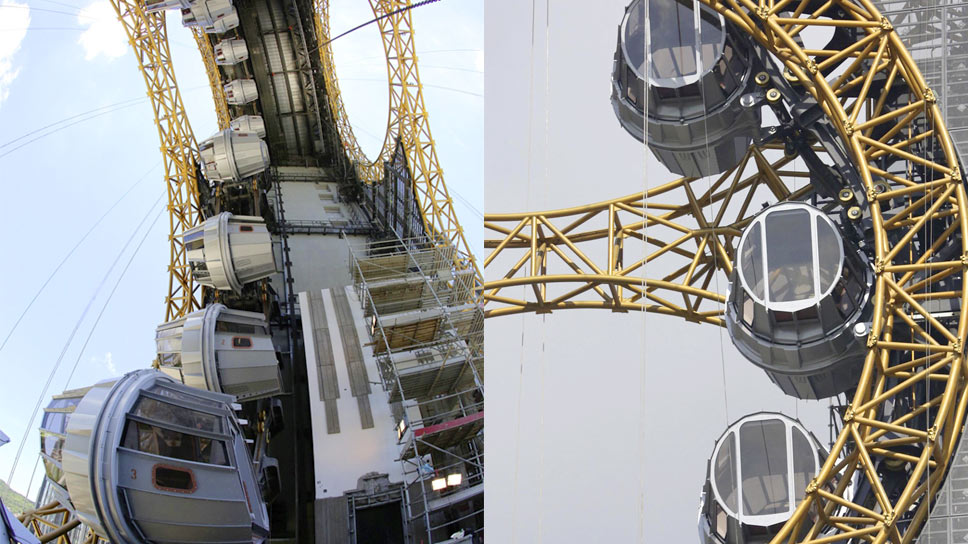

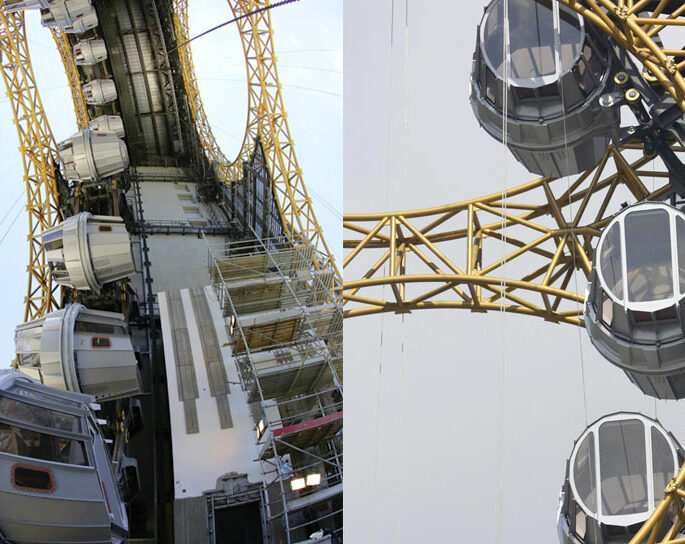

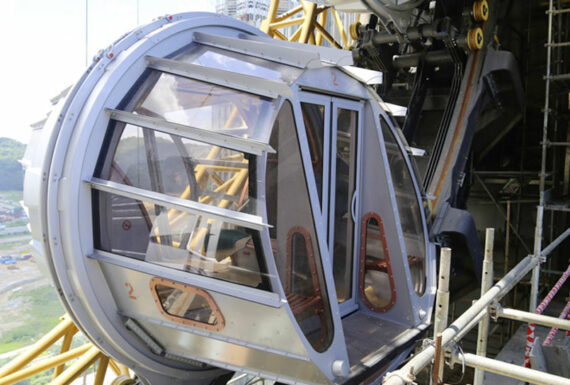

Les cabines studio City à Macao sont intégrées au cœur d’un immense complexe hôtelier au Sud de la Chine.

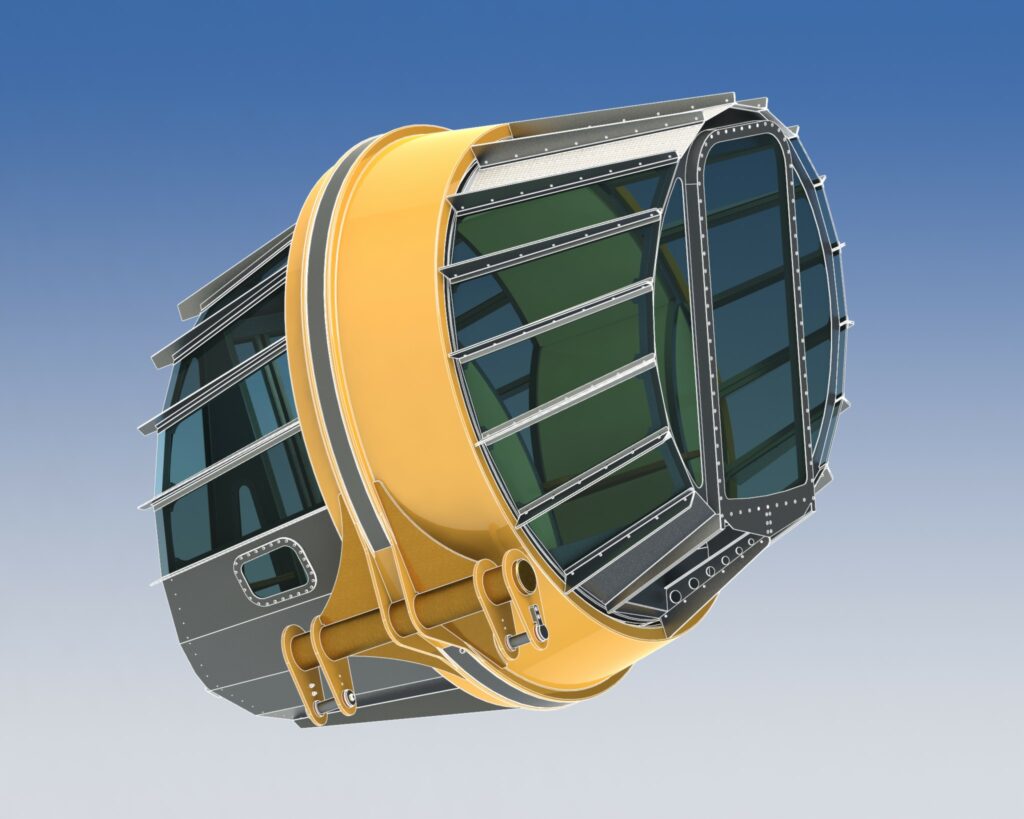

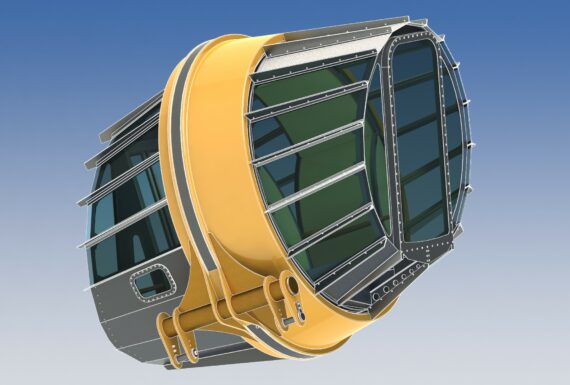

La capsule de MACAO, maintenue par un seul roulement. Le roulement est monté sur un mounting ring de type PRS, et est connecté en deux points sur un chariot. Les connexions du mounting ring sur le charriot sont du type articulation.
Client
POMA / SIGMA
Date
2013
Notre rôle
Calcul de la cabine
Domaine
Remontée Mécanique
Etendue des travaux
EPRI 2+2 est intervenu sur plusieurs parties de ce grand projet.
Dans le cadre de ce projet, EPRI 2+2 a travaillé auprès de SIGMA, filiale historique du Groupe POMA qui assure la conception et la fabrication des cabines du Groupe et est intervenu sur les points suivants :
- L’allure des efforts sur les billes
- Le pré dimensionnement en statique du mounting ring et de la tôle barillet
- Le pré dimensionnement à la fatigue du mounting ring et de la tôle barillet
- Le calcul statique des sections courantes, déplacements et vérification des axes de connections

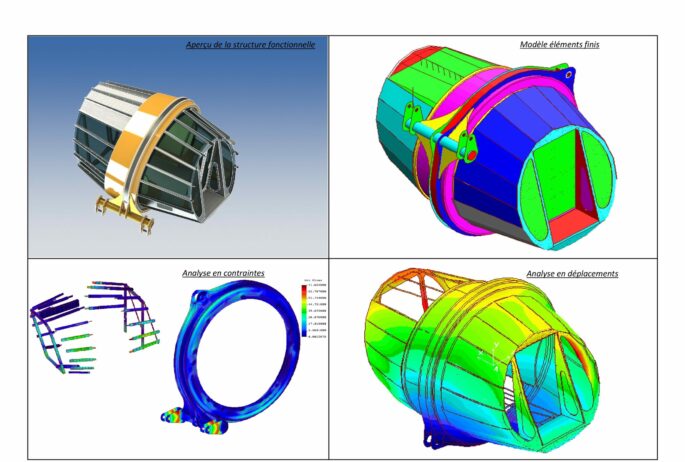

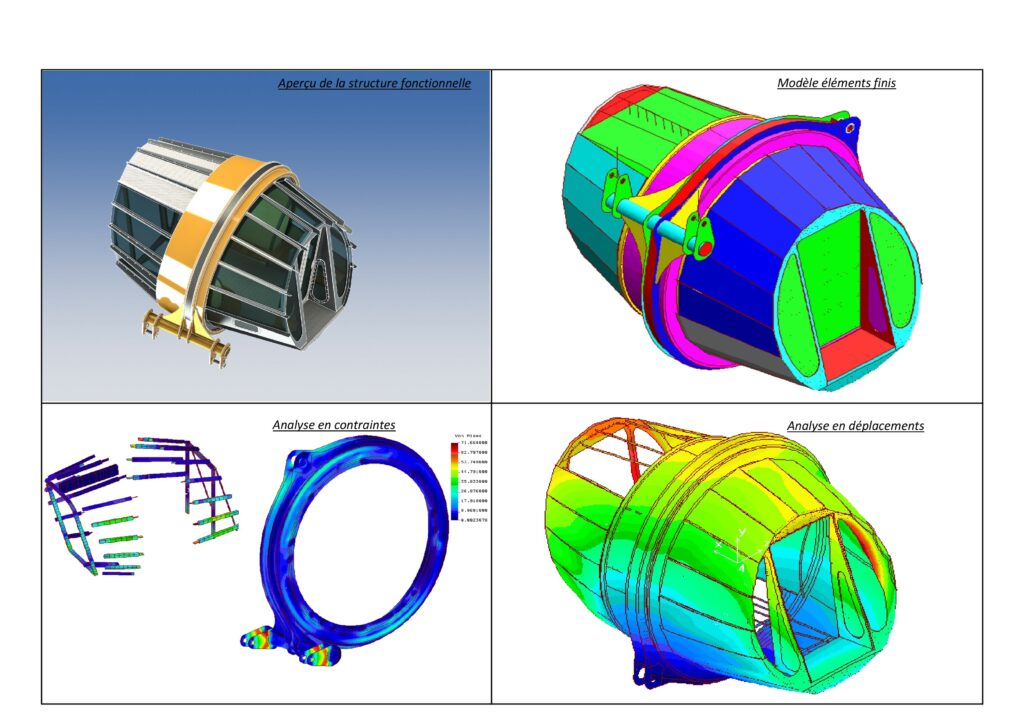

- Les calculs statique et fatigue de la capsule 10 places.
- Les calculs de levage de la capsule 10 places.
- Le flambement de la tôle du middle ring
- Les calculs statiques au levage et transport du châssis de la capsule
Verrous scientifiques, techniques, technologiques :
- Prise en compte de l’inclinaison et des différentes positons du chariot par rapport à la capsule dans le calcul élément finis
